振动桩锤“免共振”技术原理解析

一、共振的危害

任何物体、设备均有本身的固有频率。在振动桩锤的振动频率接近或等于振动桩锤、桩等振动系统的固有频率时，会使振动桩锤、桩等振动系统出现强烈的振动，这现象叫“共振”。发生“共振”时，振动的振幅往往达到正常振幅的10倍以上。

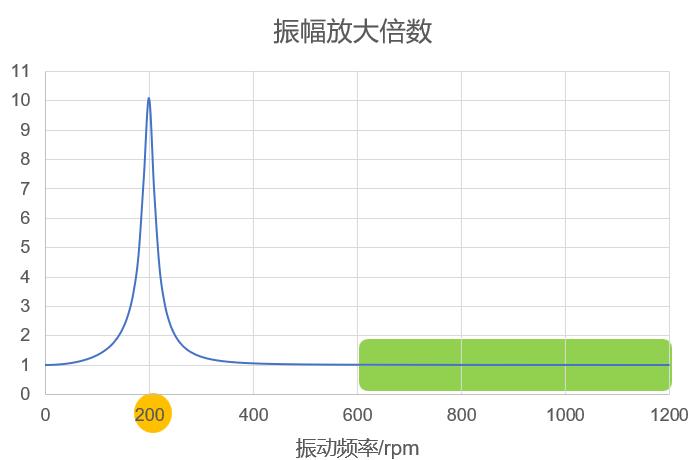

由于振动桩锤及桩组成的系统，其固有频率往往是很低的，远低于振动桩锤正常的振动频率(如图绿色标注区域)。一般振动桩锤在启动或停机过程都要经过“共振”频率区域(如图黄色标注区域)，所以在启动、停机过程都有“共振”现象出现。

二、“免共振”技术基本原理

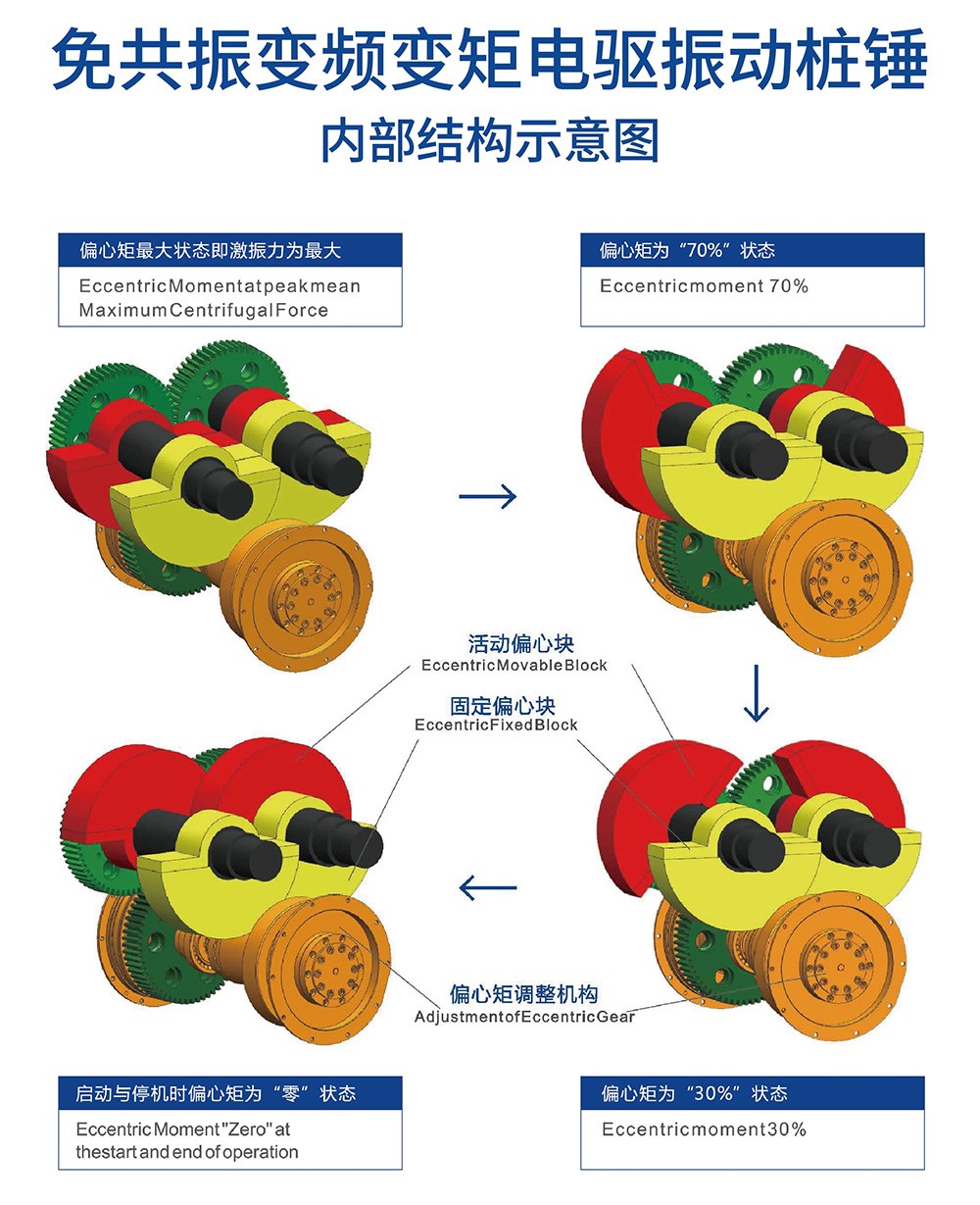

振动桩锤“免共振”技术的核心原理是通过偏心矩的无级可调，使振动桩锤在启动和停机过程经过固有频率时处于偏心矩为零的状态，此时不会产生振动，从而避免启动和停机过程中共振现象的发生。

“免共振”启动与停机(可拍摄一段EP60视频，良好的角度和光线)

三、技术优势

免共振启动、停机

应用偏心质量矩无级可调的技术，避免了传统振动桩锤带偏心质量矩启动和停止过程中共振的产生，使机器能平稳自如地启动和停止，防止由共振产生的强烈振动对振动桩锤以及桩机、沉管造成不可预估的破坏。

偏心质量矩无级可调、可控

在某些施工应用场景，可以通过人为调节偏心质量矩，控制激振力大小，控制振沉速度，以达到振动锤收锤标准。

免共振吊打工法

利用免共振技术，振动桩锤可以采用直接吊打工法，施工工效高，且可保证很高的垂直度。

降低启动能耗

免共振振动桩锤可以在无偏心质量矩条件下启动,即空载启动;解决了传统的振动桩锤带载启动而需要大容量电源的问题;配置电源功率一般仅需振动桩锤电机功率两倍，符合节能减排的要求。

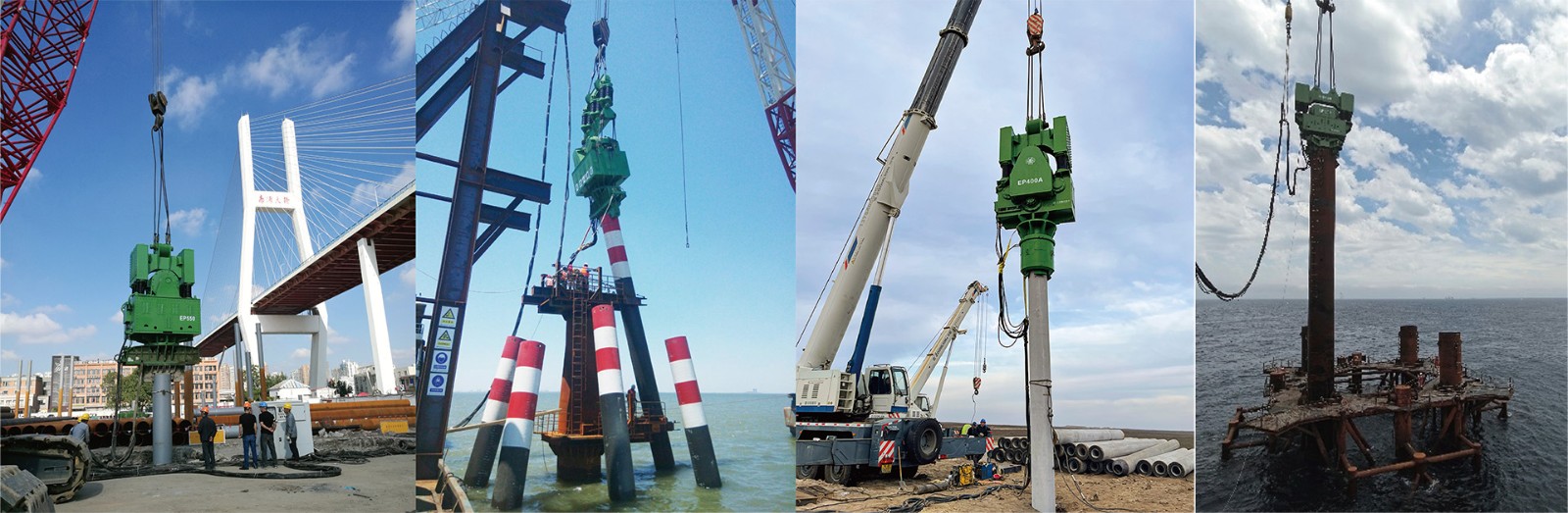

四、吊打工法案例展示
